Salience Labsとは？
Salience Labsは2021年創業の英国企業で、AIデータセンター向けの光回路スイッチ（Optical Circuit Switch、OCS）を開発している。オックスフォード大学とミュンスター大学にまたがる10年以上のシリコンフォトニクス研究を土台にし、光の経路選択と増幅をチップへまとめる。[1]
光回路スイッチは、パケットごとに電気信号で振り分ける一般的なネットワーク機器とは役割が違う。あらかじめ光の通り道を設定し、一定時間その回路を使う。通信量が多く、同じGPU群の間で大きなデータを継続してやり取りするAI学習では、光から電気、電気から光への変換を減らし、遅延と消費電力を抑えられる可能性がある。
同社が販売先として想定するのは、AIデータセンターの運営者や、ラック間ネットワークを構築する機器メーカーだ。ただし、顧客の導入社名、契約単価、売上は今回の発表で明らかにされていない。「AMDとIntelの投資部門が出資したこと」と「両社の製品へ採用されたこと」は同じではない点に注意が要る。
OC-32Mは何を変えるのか？
Salience Labsが製品ページで公開する「OC-32M」は、32本の入力光ファイバーと32本の出力光ファイバーを結ぶノンブロッキング型のスイッチモジュールである。ノンブロッキングとは、別の通信経路が使われていても、空いている入力と出力を結べる設計を指す。
会社公表の主な仕様は次の通りだ。[2]
| 項目 | OC-32Mの公表値 | 読むときの注意 |
|---|---|---|
| ポート | 32入力×32出力 | 64ポート版は実演段階、128・256ポートは将来計画 |
| 遅延 | 10ns | 入力から出力までのモジュール仕様 |
| 挿入損失 | 2dB未満 | 光がスイッチを通る際の損失 |
| 再構成時間 | 300µs未満 | パケット単位ではなく経路を組み替える時間 |
| 消費電力 | 1ポート1W未満 | システム全体の電力ではない |
| 対応速度 | 1ファイバー50〜200Gbps | インターフェース条件を含めた検証が必要 |
モジュールには、光を切り替えて増幅するフォトニックIC、駆動回路、ファームウェア、標準ファイバーコネクターが含まれる。最大8個のOC-32Mを1RUのラックに組み込めると同社は説明している。評価用プラットフォームも用意しているが、一般公開の価格表は見当たらない。[2]
Salience Labsは、自社の方式が電気スイッチより低遅延・低電力だと比較している。たとえば同社ページは、電気スイッチを1ポート8W、Salience OCSを1W未満と置く。[3] これは同社が示す比較条件であり、TechCreate編集部が実機を測定した結果ではない。機器選定では、制御装置、光源、ケーブル、冗長化を含むラック全体の電力と費用で比べる必要がある。
なぜAIデータセンターで光スイッチが必要なのか？
AI学習では、GPUが計算する時間と同じくらい、GPU間で重みや勾配などのデータを交換する時間が重要になる。GPUを増やしても、ネットワークが詰まれば高価な計算資源が待ち状態になる。光回路スイッチは、この通信経路を電気パケットスイッチとは別の層で組み替え、帯域を必要なGPU群へ割り当てる考え方だ。
利点が出やすいのは、大容量の通信が一定時間続き、通信するGPU群を予測できる処理である。一方、細かく宛先が変わる通信や、経路を瞬時に変えたい処理では、300µs未満という再構成時間も無視できない。電気スイッチが不要になるのではなく、電気パケットスイッチと光回路スイッチをどの階層で組み合わせるかが設計課題になる。
同社は2026年のECOCで64ポートの全光スイッチを実演し、将来は128ポート、256ポートへ広げる計画を示した。[1] ポート数が増えれば接続できるGPUやラックの組み合わせは広がる。ただし、展示会の実演と、24時間動く本番データセンターでの信頼性、保守性、歩留まりは別の検証項目である。
1億2500万ドル調達は何に使うのか？
シリーズBはBullhound Capitalが主導し、AMD Ventures、Intel Capital、SBI Group、Hudson River Trading、British Business Bankなどが参加した。既存投資家にはApplied Ventures、Oxford Science Enterprises、Cambridge Innovation Capitalなどが含まれる。[1]
Salience Labsが挙げた資金使途は、光回路スイッチの展開、量産体制の拡張、米国シリコンバレーでの拠点拡大である。技術開発だけでなく、製造と顧客開拓へ進む段階を意識した調達と読める。

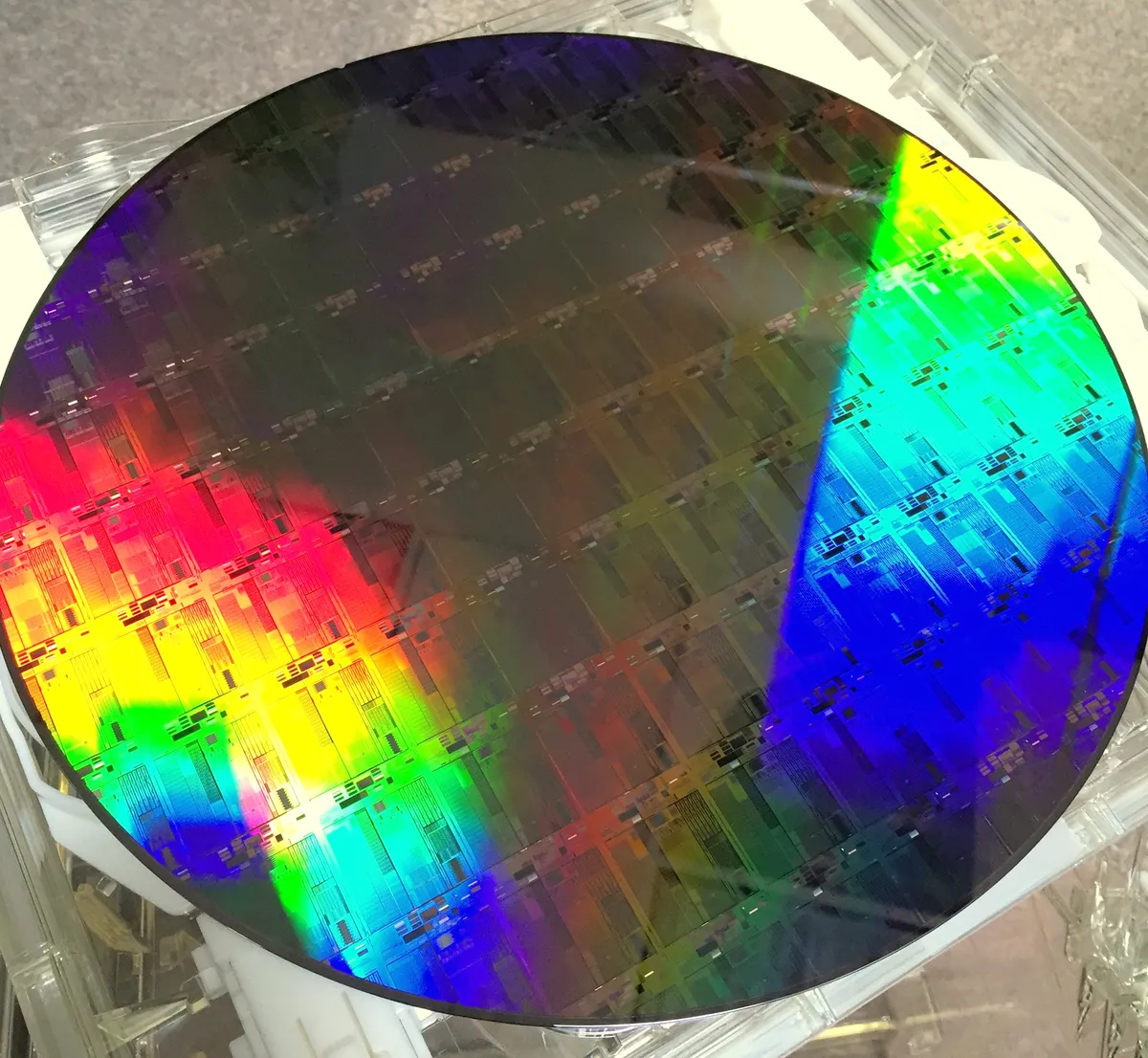

製造面では、半導体受託製造会社Tower Semiconductorと2026年2月に提携した。Tower側の発表では、両社の協業は開発からプリプロダクションへ進み、Towerのシリコンフォトニクス製造基盤を使って量産準備を進める。[4] 量産可能な製造パートナーがいることは前進だが、量産開始日や出荷数量が確定した意味ではない。
調達額から判断できるのは、投資家が将来の成長へ資金を出したことまでだ。売上、利益、顧客の継続利用、製品の市場占有率は別の数字で確認する必要がある。独立報道でも調達額と参加投資家は一致しているが、製品性能の多くは会社公表値に依存する。[5]
導入企業と投資家が次に確認したいこと
Salience Labsの今後を見るうえで、調達額より重要なのは、試作品から量産品へ移れるかである。3〜8週間で結論が出るテーマではないため、次の発表では以下を分けて確認したい。
- 64ポート版の顧客評価が始まり、どの条件で32ポート版より有利だったか
- Tower Semiconductorでのプリプロダクションから量産へ進む時期と、製造歩留まり
- 実際のAI学習・推論で、ネットワーク全体の遅延、電力、GPU稼働率がどう変わったか
- モジュール価格、保守、故障時の迂回、既存ラックとの互換性を含む総所有費用
- 出資した半導体企業と、製品採用や共同開発の関係が具体化するか
AIデータセンターの性能は、GPUだけで決まらない。Salience Labsは、GPU間のデータ移動を光の経路制御で改善しようとしている。その技術課題は明確で、製品仕様と製造提携も見える。一方、現時点で確認できるのは評価・プリプロダクション段階までであり、量産や顧客導入の成果を先取りしてはいけない。
半導体スタートアップの量産条件という観点では、TechCreateの「Ubitiumとは？物理AI向け万能チップの現在地」も参考になる。AI・半導体を含む全体像は、「2026年秋、世界のテックトレンド7つ」で整理している。
まとめ
- Salience Labsは、AIデータセンター内のGPU間通信を光のまま切り替えるOCSを開発し、32ポート製品、64ポート実演、128・256ポート計画を示している。
- 1億2500万ドルのシリーズBは、製品展開、量産、米国拠点へ使う計画だが、調達額は売上や採用実績の証明ではない。
- 次の判断材料は、Tower Semiconductorとの量産移行、顧客の実環境結果、価格と総所有費用である。会社公表の低遅延・低電力値は、その条件と測定範囲を確認して読む必要がある。
